本試驗是我公司為揚子石化進口軸承國產化所進行的對比試驗。將我公司制造的軸承巴氏合金和進口軸承的巴氏合金進行耐磨對比試驗。



一、    試驗方法與原理

    摩擦試驗機為美國FALEX磨損試驗機，型號為PIN & v-BLOCK，摩擦圓柱棒直徑為6mm。



    我公司制造軸承采樣試件（以下稱國產軸承）及進口軸承采樣試件直徑均為￠13mm，長度均為10mm，采樣試件巴氏合金厚度均為1.5mm。

試驗方法：試驗前將國產試件及進口試件分別稱重，試驗一定時間后再分別稱重，測得磨損量的大小。

試驗條件：將國產件和進口件的合金面配對試驗，如圖示，保證兩試件在完全相同的條件下進行試驗。摩擦棒轉速為300轉/分；試件潤滑油為45號透平油;浸入潤滑。

二、試件取樣

    在進口軸承和國產軸承上各切割取樣三個，取樣位置見照片。圓柱孔為取樣位置。







  樣品實驗前照片（前排左一、左二、后排右一為國產件，合金厚度為2.5mm；進口件為1.5mm）





三、試驗數據











   由數據結果可知國產件I、II比進口件I、II的合金面磨損量稍大；進口件III比國產件III的合金面磨損量稍大。



試件直徑均為￠13mm,試件I合金面磨損后的寬度大約為1.2mm，試件I合金面磨損后的寬度大約為2.7mm，試件III合金面磨損后的寬度大約為2.9mm

根據壓強公式P=N/S,試件所受到的壓強分別為:





四、徑向軸承載荷分析

 徑向軸承直徑為120mm；軸承長度=為60mm；設該軸承所承載的載荷6000N（估計值）。

軸承的平均壓強P=N/S=6000/(0.12x0.06)=0.833(MPa)

軸承在工況條件下理論計算最大壓強為Pmax=2.585（MPa）

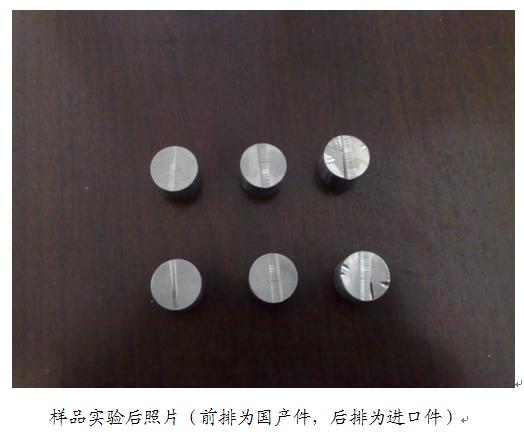

試件所受的壓強比軸承實際所受的壓強大2-3倍，試件合金面磨痕光滑光亮均勻，合金面沒有任何表面熔融、合金擠壓遷移現象。

從磨損試驗對比可知國產軸承和進口軸承沒有明顯的磨損差別。
